Bagaimana Membina Pek Bateri Lipo?

Power Heart of Drones: Melancarkan kesenian di belakang pek bateri polimer lithium

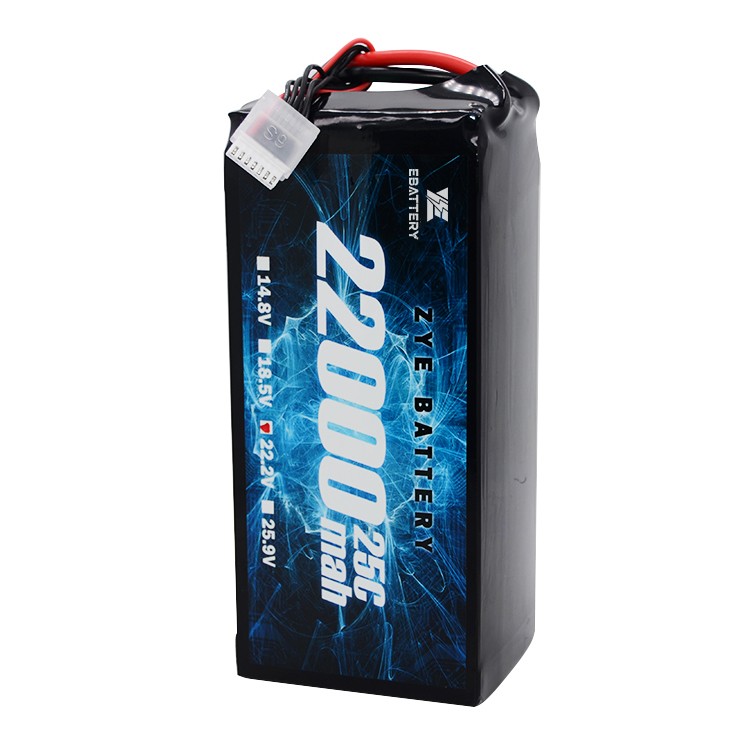

Memasang abateri dronePek adalah kemahiran yang penuh dengan cabaran dan ganjaran. Ia bukan sahaja membolehkan anda menyesuaikan ketahanan dan kuasa sepenuhnya tetapi juga memberikan gambaran mendalam ke dalam teras tenaga drone. Walau bagaimanapun, ini jauh dari permainan pematerian yang mudah - ia adalah seni yang tepat yang mengimbangi pengetahuan elektronik, ketangkasan manual, dan kesedaran keselamatan. Artikel ini secara sistematik akan membimbing anda ke dalam dunia Pembinaan Pek Bateri Lipo Drone.

I. Prinsip Teras: Mengapa Siri dan Sambungan Selari?

Sebelum menyelam, genggam seni bina elektrik asas pek bateri. Kami mencapai objektif yang berbeza melalui dua kaedah:

Sambungan Siri: Meningkatkan voltan

Kaedah: Sambungkan terminal positif satu sel ke terminal negatif sel seterusnya.

Kesan: Peningkatan voltan manakala kapasiti kekal tidak berubah.

Aplikasi Drone: Voltan yang lebih tinggi dalam sistem kuasa mengurangkan cabutan semasa pada output kuasa yang sama, meningkatkan kecekapan dan menyampaikan tindak balas kuasa yang lebih cepat. Bateri 3S biasa menyediakan kira -kira 11.1V, manakala bateri 6S menyampaikan sekitar 22.2V.

Sambungan selari: Meningkatkan kapasiti

Kaedah: Sambungkan terminal positif semua sel bersama -sama, dan terminal negatif bersama -sama.

Kesan: Kapasiti meningkat manakala voltan kekal tidak berubah.

Permohonan Drone: Secara langsung memanjangkan tempoh penerbangan. Sebagai contoh, selari dua sel 2000mAh menghasilkan kapasiti jumlah 4000mAh sambil mengekalkan voltan sel tunggal.

Kebanyakan bateri drone menggunakan struktur "siri-selari".

Contoh: "6S2P" terdiri daripada 6 kumpulan sel yang disambungkan secara siri untuk voltan tinggi, dengan setiap kumpulan yang terdiri daripada 2 sel yang disambungkan selari untuk peningkatan kapasiti.

Ii. Empat elemen teras pek bateri

Sel: Kualiti adalah asas. Sentiasa pilih sel kuasa dari jenama yang bereputasi dengan spesifikasi yang konsisten.

Konsistensi adalah garis hayat pemasangan pek, merangkumi kapasiti, rintangan dalaman, dan kadar pelepasan diri. Sel -sel baru dari kumpulan pengeluaran yang sama lebih disukai.

Hubungan nikel: "Jambatan konduktif" di antara sel. Pilih bahan, lebar, dan ketebalan yang sesuai berdasarkan arus berterusan maksimum bateri. Kawasan keratan rentas yang tidak mencukupi menyebabkan terlalu panas dan menimbulkan risiko keselamatan.

Sistem Pengurusan Bateri (BMS): "otak pintar" pek bateri.

Perumahan dan pendawaian:

Kabel: Kabel pelepasan utama (mis., XT60, XT90 penyambung) mestilah cukup teguh (mis., Wayar silikon 12AWG) untuk mengendalikan arus tinggi.

Mengimbangi Ketua: Digunakan untuk menyambung ke BMS atau pengimbangan pengecas; mesti sesuai dengan bilangan sel (s).

Perumahan: Tiub heat-shrink atau selongsong tegar menyediakan penebat, perlindungan kelembapan, dan perisai fizikal.

Iii. Langkah Praktikal: Membina sistem lengkap dari awal

Persediaan:

Alat penting: pengimpal tempat, multimeter, sarung tangan tahan panas, kacamata keselamatan.

Persekitaran Kerja: Kawasan pengudaraan yang bebas dari bahan mudah terbakar; Permukaan kerja ditutup dengan tikar anti-statik.

Langkah 1: Menyusun dan menguji

Uji dan menyusun semua sel menggunakan penguji kapasiti dan meter rintangan dalaman. Pastikan parameter sel dalam setiap kumpulan selari atau siri adalah konsisten yang mungkin. Ini membentuk asas untuk BMS yang berkesan mengimbangi kemudian.

Langkah 2: Perancangan dan susun atur

Rancang susun atur sel fizikal berdasarkan konfigurasi sasaran anda. Mengasingkan sel -sel dengan spacer penebat untuk mencegah litar pintas.

Langkah 3: Sambungan kimpalan tempat

Kimpalan kumpulan selari: Pertama, kimpalan sel -sel yang akan disambungkan selari dengan menggunakan jalur nikel. Pastikan sambungan selamat dan mempunyai rintangan yang rendah.

Sambungan Siri: Rawat kumpulan selari sebagai satu unit. Kemudian, sambungkannya dalam siri menggunakan jalur nikel, menghubungkan terminal positif dan negatif untuk membentuk "rentetan sel" lengkap.

Kimpalan Garis Sampling Utama: Kimpalan Kabel Riben Sampling Voltan BMS ke terminal positif dan negatif setiap rentetan sel.

Langkah 4: Pemasangan BMS dan Kimpalan Akhir

Selamatkan BMS dalam kedudukan yang ditetapkan.

Pertama, masukkan kabel reben persampelan ke dalam BMS. Gunakan multimeter untuk mengesahkan voltan yang betul untuk setiap rentetan sel.

Selepas pengesahan, kimpalan terminal positif (p+) dan negatif (p-) kabel pelepasan utama ke port yang sepadan pada BMS.

Langkah 5: Penebat dan enkapsulasi

Balut pemasangan sel dengan bahan penebat seperti kertas kraft atau papan epoksi untuk mengelakkan litar pintas dalaman.

Slaid haba mengecut tiub ke atas pemasangan dan sama rata dengan pistol haba untuk membentuk meterai yang ketat di sekitar pek bateri.

Pasang penyambung mengimbangi dan penyambung pelepasan utama.

Langkah 6: Pengaktifan dan ujian awal

Sambungkan pek bateri yang dipasang ke pengecas mengimbangi dan lakukan caj pertama pada arus yang rendah (mis., 0.5c).

Secara berterusan memantau voltan setiap sel untuk mengesahkan fungsi pengimbangan BMS yang betul.

Setelah mengecas selesai, biarkan pek berehat selama beberapa jam. Semak semula voltan untuk mengesahkan tiada titisan voltan yang tidak normal.

Iv. Garis panduan keselamatan

Sentiasa memakai kacamata keselamatan: Lindungi mata anda dari arka atau letupan yang disebabkan oleh litar pintas yang tidak disengajakan semasa sebarang operasi.

Mencegah punctures fizikal: Mengendalikan sel dengan penjagaan yang melampau, seolah -olah mereka telur.

Gunakan beg letupan-bukti: Ujian dan pengecasan awal mesti dijalankan di dalam beg letupan-bukti.

Alat melindungi: Pastikan semua alat alat logam dilindungi untuk mengelakkan hubungan serentak dengan terminal positif dan negatif.

V. Trend Masa Depan: Meningkatkan Arah untuk Pek Bateri Lipo

Pada masa ini,bateri lipo dronePek berkembang ke arah "ketumpatan tenaga tinggi + fungsi pintar": sel-sel lipo separa pepejal telah mencapai kepadatan tenaga 400WH/kg (peningkatan 50% ke atas sel-sel tradisional), membolehkan masa depan "ketahanan dua kali ganda pada berat yang sama." Sistem BMS pintar akan menggabungkan makluman suhu dan pemantauan kesihatan sel, memberikan maklum balas status bateri masa nyata melalui aplikasi untuk mengurangkan risiko keselamatan.
